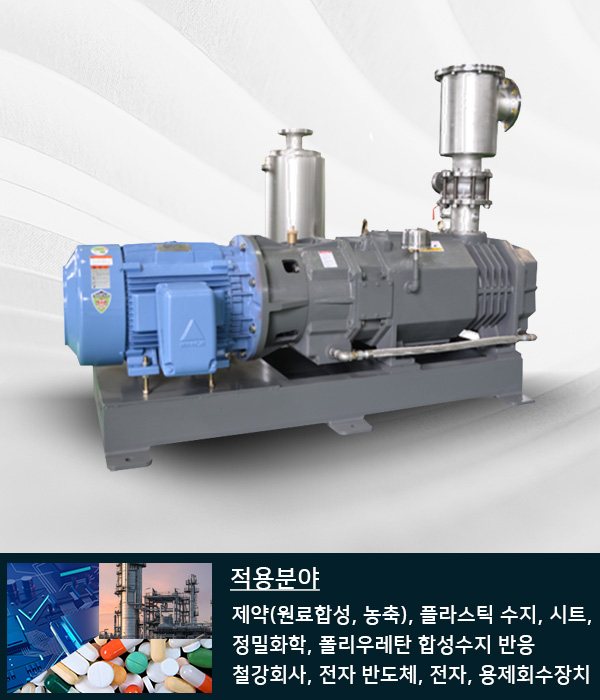

EDP-Series(대용량)
-
-
대용량 고성능의 Screw Type Dry Vacuum Pump 3단 연속 가변 방식(특허)의 독특한 Screw Rotor 채택
용량 : 1500㎥/hr ~ 2500 ㎥/hr (50/60Hz) 대용량 흡입 용량
전력소모 40% 절감 – 수봉식 펌프 대비
특징 :
3단 연속가변 방식 Screw Rotor 채택
흡입효율 ↑, 진공도 ↑, 전력소모 40% ↓, 배기온도 50% ↓단순한 구조적 설계 방식
유지/보수가 용이, 관리비용 절감(30~40%)
적재적소에 다양한 코팅적용 (PFA, PEEK, Nickel, Hastelloy Coating)공정에 따라 자체 개발한 Mech. Seal, Lip Seal을 사용 최적의 베어링 운전환경을 제공 하여 공정 오염 및 오일 Leak가 없고, 잔 고장이 없는 구조 방식 채택
Mechanical Seal을 사용하지 않는 방식
Seal 마모와 오염에 의한 잔 고장이 없으며, Bearing 내구성 유지.IEC FLANGE MOTOR 사용으로 설치가 간단하고 저 소음, 저 진동 실현

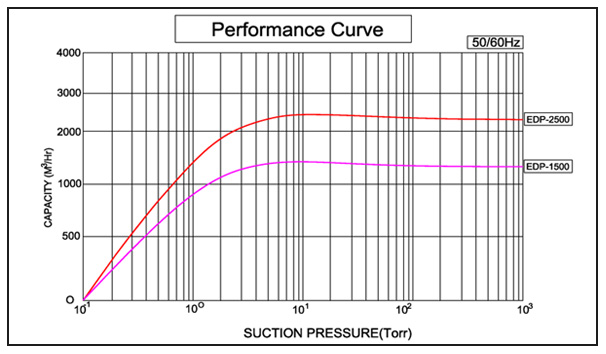

Technical Specification
| DESCRIPTION | UNIT | EDP-1000 | EDP-1200 | EDP-1500 | EDP-2500 |
|---|---|---|---|---|---|
| Ultimate Capacity(60Hz) | ㎥/hr | 1000 | 1200 | 1500 | 2500 |
| l/min | 16600 | 20000 | 25000 | 41000 | |
| Ultimate Pressure(60Hz) | Torr | 0.01 | 0.01 | 0.01 | 0.01 |
| Pa | 10.33 | 10.33 | 10.33 | 10.33 | |
| Motor Power | Kw | 22 | 30 | 37(30) | 55(45) |
| Motor RPM(50Hz/60Hz) | rpm | 2900 | 2900 | 2900 | 2900 |
| Connection Flange (In) | mm | 100 | 100 | 125 | 150 |
| Connection flange (Out) | mm | 80 | 80 | 80 | 100 |
| Cooling Water | l/min | 22 | 25 | 30 | 37 |
| Noise Level (60Hz) | dB | 80 | 82 | 84 | 84 |
| Weight | Kg | 700 | 950 | 1250 | 1750 |
Application
-
철강, 열처리, 코팅
-
제약, 바이오
