Liquid Ring Vacuum Pump
-
-
고객 맞춤형 진공펌프/시스템 설계.제작.설치.시운전.서비스
공정 안전성, 에너지절감, 사용자 편리성 고려한 설계 제작
프로세스 및 Utility 조건에 최적화한 시스템 설계원리 :

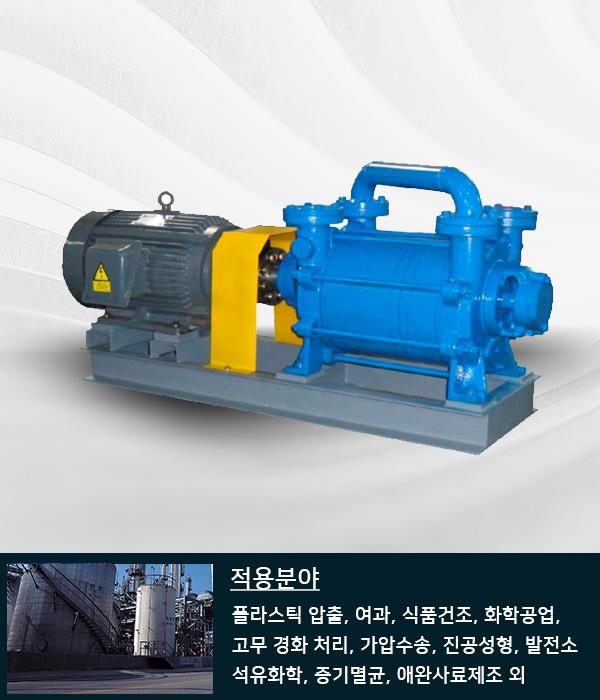

액봉식 진공 펌프는 다양한 응용 분야에서 사용됩니다.

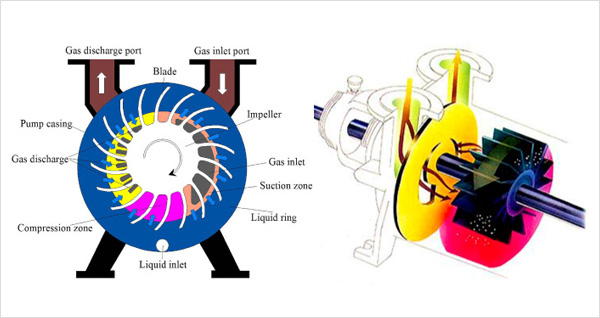

이 펌프는 용적형 펌프로, 하우징 내에 임펠러가 편심으로 설치되어 있어 진공을 생성합니다.
주로 물을 이용하며, 임펠러가 회전하면 액봉이 케이싱내 실링을 형성하고, 블레이드와 액봉 사이 공간에 가스가 이송 됩니다.
가스는 중앙 및 각각의 블레이드와 액봉 사이의 공간으로 전달되며 임펠러가 편심 배치되어 있기 때문에 흡입구의 체적이 커지고, 흡입구를 통해 가스를 흡입합니다.
임펠러가 계속 회전하면서 배출구의 체적은 줄어들며, 가스는 압축되어 배출구를 통해 나갑니다.
유봉식 진공 펌프는 One though 시스템, 완전 재순환 또는 일부 재순환 시스템으로 작동이 가능합니다. 진공펌프 실린더 내부의 사용 유체가 압축열을 계속해서 낮춰주므로 진공 펌프가 대체로 동일한 온도 선상에서 작동합니다.
이는 즉 공정 가스가 눈에 띌 정도로 가열되지 않고 진공 펌프가 비교적 낮은 온도에서 작동한다는 뜻입니다.
그에 따라 의도치 않은 반응이나 폭발의 위험이 많이 감소합니다. 또한, 작동 온도가 낮아 수증기와 가스의 응축이 가능해지고, 이는 진공 펌프의 펌프 용량 증가로 이어집니다.특징 :
· 수증기나 수분을 함유한 기체배기에 적합.
· 가연성, 부식성 가스의 배기에 탁월.
· 소음과 진동이 적어 정숙한 운전이 가능.
· 2단으로 200Torr이하의 저압에서 배기효율이 높다.
· 연속배기 방식으로 맥동이 전혀 없슴.
· Rotor와 Case간의 마찰이 없으므로 고장의 위험이 없슴.
· 효율성과 최대진공은 재래식 Nash Type보다 훨씬 뛰어남.
· 공정에 따른 재질 선정이 용이함.
Technical Specification
| 형 식 | DWVP-2-240 | DWVP-2-320 | DWVP-2-420 | DWVP-2-500 | DWVP-2-600 | DWVP-2-700 | DWVP-2-900 | DWVP-2-1000 | |
|---|---|---|---|---|---|---|---|---|---|

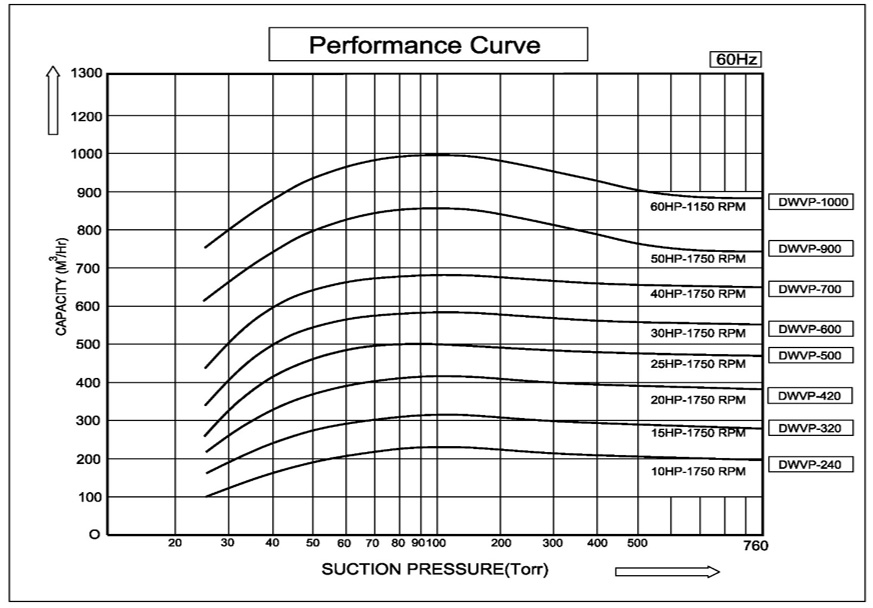

| 배기속도 | ㎥/hr | 240 | 320 | 420 | 500 | 600 | 700 | 900 | 1000 |
| 도달압력 | Torr(Seal 15도) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
| 회전수 | RPM | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 | 1750 |
| 모터 | KW/P | 7.5 (4P) | 11(4P) | 15(4P) | 18.5(4P) | 30(4P) | 30(4P) | 37(4P) | 45(4P) |
| 급수량 | l/Min | 3.3 | 4.5 | 5.5 | 8 | 9 | 11 | 19 | 25 |
| 흡입/배기 | mm | 40A | 50A | 50A | 80A | 80A | 80A | 80A | 80A |
| 중량 | KG | 85 | 150 | 185 | 230 | 310 | 350 | 390 | 570 |
